機種名
|

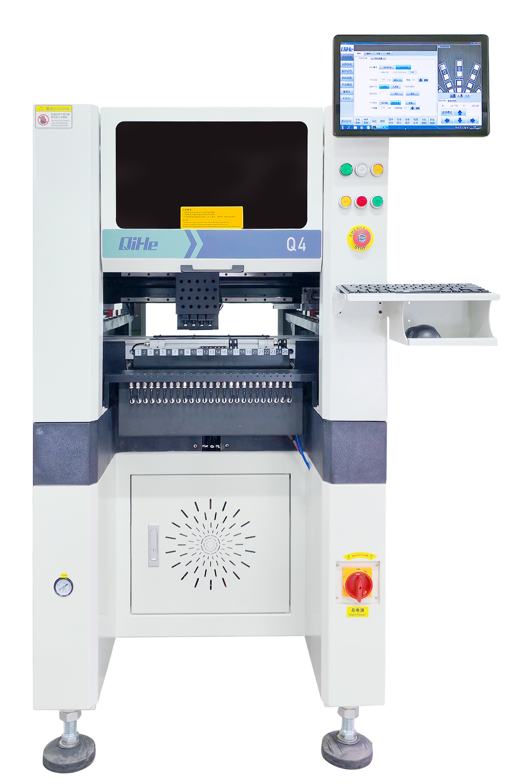

Q4
|
|
基板尺寸
|
50mm×50mm～400mm×330mm
|
|
XY軸最大移動范圍
|
360mm×670mm
|
|
Z軸最大移動范圍
|
32mm
|
|
平均功率
|
約0.33KW
|
|
電源
|
三相 AC 200,220,380V
|
|
空壓源
|
外接氣源（min0.5MPa，200L/min（A.N.R.）
|
|
設備尺寸（顯示器）
|
W845mm×D1309mm×H1450mm
|
|
重量
|
667KG（只限主體：因選購件的構成而異）
|
|
貼裝頭
|
|
|
貼裝頭數量
|
輕量4吸嘴貼裝頭
|
|
最快速度
|
13000cph（0.27s/芯片）
|
|
平均速度
|
8000cph（0.45s/芯片）~11500（0.31s/芯片）
|
|
貼裝精度（cpk≥1）
|
±40μm/芯片
|
|
最高貼裝高度
|
15mm
|
|
元件角度支持
|
0～360°任意角度，運動中同步旋轉
|
|
適用元件
|
阻容：0201～5730、二極管、三級管
|
|
芯片：LQFP、QFN、QFP、BGA間距≥0.3mm
|
|
燈珠：0402～5070、防流明、透鏡
|
|
最大貼裝IC尺寸
|
33mm×33mm
|
|
元件供給
|
編帶
|
編帶寬：4/8/12/16/24/32/44/56mm
|
|
前后供料器規格：Max50品種(4、8mm編帶、小卷盤）
|
|
管狀
|
前后供料器規格：Max18品種（三管震動飛達）
|
|
托盤
|
Max96品種（ic托盤）
|
|
硬件設備
|
|
|
|
驅動電機
|
XY軸電機
|
閉環電機
|
|
Z軸驅動電機
|
步進電機
|
|
導軌驅動電機
|
步進電機
|
|
XY傳動方式
|
TBI高精密滾珠絲桿
|
|
XY軸驅動導軌
|
上銀HIWIN高精密直線導軌
|
|
XY運行模式
|
智能曲線加減速直線聯動，自帶直線插補算法
|
|
|
Z軸驅動導軌
|
亞德客高精密直線導軌
|
|
視覺方式
|
上視覺
|
1部高分頻率精密高速識別飛拍相機
|
|
下視覺
|
1部Mark高精密相機
|
|
PCB傳輸方式
|
單段式傳輸從左→右傳動接駁，自動PCB傳送定位
|
|
|
軌道調節方式
|
手動調節
|
|
供料器數量
|
50（前25后25）
|
|
供料器器類型
|
Yamaha電動飛達 、氣動飛達、三管震動飛達、五管震動飛達、8、12、16、24、32mm飛達等。
|
|
軟件設備
|
|
|
驅動系統
|
松下高速DSP驅動
|
|
控制系統
|
啟和自主研發的802P桌面貼片機操作系統（Q4-Release）
|
|
操作系統
|
支持Windows XP、win7操作系統
|
|
漏料檢測
|
視覺檢測
|
|
支持PCB設計軟件
|
Protel、DXP、Altium Designer、Pads、Candes、proteus導出的坐標文件，格式為csv 、txt。
|
